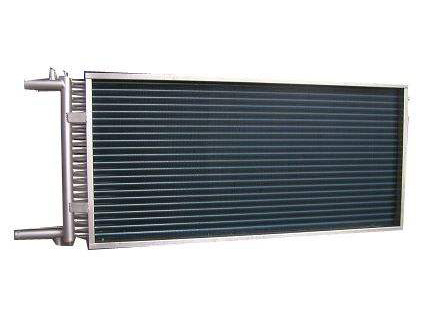

TLS型表冷器

1、简介
       TLS型表冷器为铜管串铝片（铜片）或不锈钢管不锈钢片式换热设备，能满足各种使用条件。
2、结构特点
       TLS型表冷器肋片选用正弦型波纹形状，采用叉排等边三角形排列，还可根据需要作顺排排列。对肋片翻边高度从2-3.6mm范围调节，对不同排数、孔数作任意切割等。
       采用高质量的低温快速钎焊焊接，保证换热设备在0.8Mpa的工作压力下长期运行。机械涨管方式的采用，使铜管与铝片（铜片）接触紧密，热阻小，保证了优良的传热性能，其结构特征如下：

管子特性	材 料	铜管	肋片特性	材 料	铝（铜）
	外径mm	Φ16.3、φ12.7		片厚度mm	0.12-0.2
	内径mm	Φ15.3、φ11.7		片距mm	3.2
管簇特性	排 列	叉排	计算参数	肋通系数	F/Fy*N
	管间距mm	38		肋化系数	F/Fi
	排间距mm	32.9		净面比	0.553
	冷（热）媒 流通面积m2	1.837×10-4×表面管数		每米管长 换热面积m2	0.782

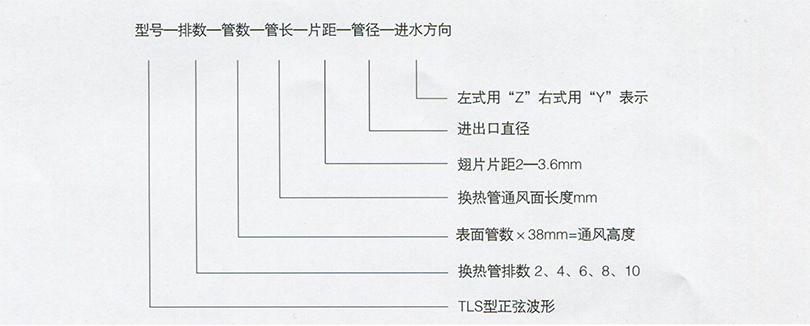

TLS型表冷器型号表示方法及规格：

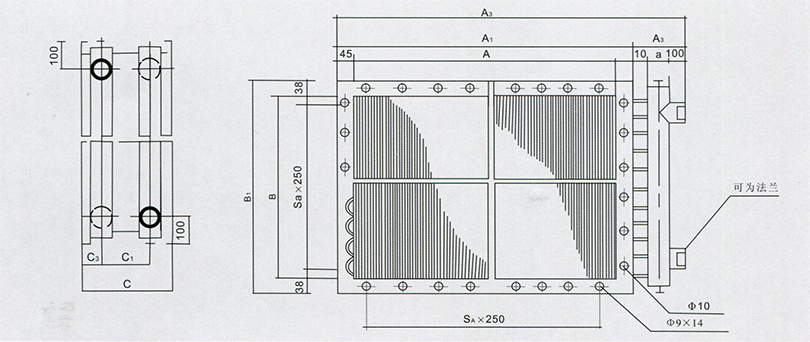

注：有效管长：A300-4000
3、安装使用注意事项
       （1）安装时，不论气流方向是垂直或水平，换热盘管应与地平行，不需要任何斜度。
       （2）为提高设备换热性能，安装时水的流动方向一定要与气体逆向安装。
       （3）盘管的设计压力为1.3Mpa，温度为130℃。当进入空气温度低于冰点时，盘管内蒸汽压力不得低于0.343Mpa。为减少换热管内结垢，热水温度一般不应高于65℃，若水温再高，必须采用软化水，需求水质不腐蚀，硬度低无杂质（砂或纤维）。
       （4）盘管的空气经济重量流速范围为2-8kg/s。换热器前后均应安装挡水板及积水盘。以便及时排除冷凝水。
        （5）盘管的管内水流速一般采用0.6-1.8m/s。
       （6）用蒸汽作热媒时，回水接管端应安装疏水器，疏水器的名义排水量应超过盘管冷凝水量的3-4倍，且应在风机启动前10min左右先进入蒸汽，预先使盘管预热，避免因蒸汽突然进入冰冷的盘管而形成大量的冷凝水，造成冲击或冰冻等现象。
       （7）夏天，盘管不工作时其内腔应灌满水以减少内腔锈蚀。冬天，盘管不使用应将盛水放尽，以免结冻涨裂铜管。
       （8）应保持盘管翅片表面的清洁，可用压缩气吹洗或自来水冲洗。
       （9）通过盘管铜管内的水质应干净，以减少水垢的产生，工作2-3年后应清洗铜管内腔，可用化学方法除去水管内部结垢。
       （10）冷热水系统积气点应设跑气阀，最低点应设排污装置，在连接盘管进回水管路上应装温度计且设阀门以便调节和关闭。
