滴液传感器

滴定模式的玻璃纤维外涂系统中，滴液传感器是保障浸润剂稳定供应的核心监测部件

核心作用

实时监测浸润剂的滴液状态（是否正常滴落、是否断液 / 溢液），并联动控制系统实现自动预警或调节，避免因浸润剂供应异常导致纱线缺油 / 过油。

详细描述

1. 结构与安装

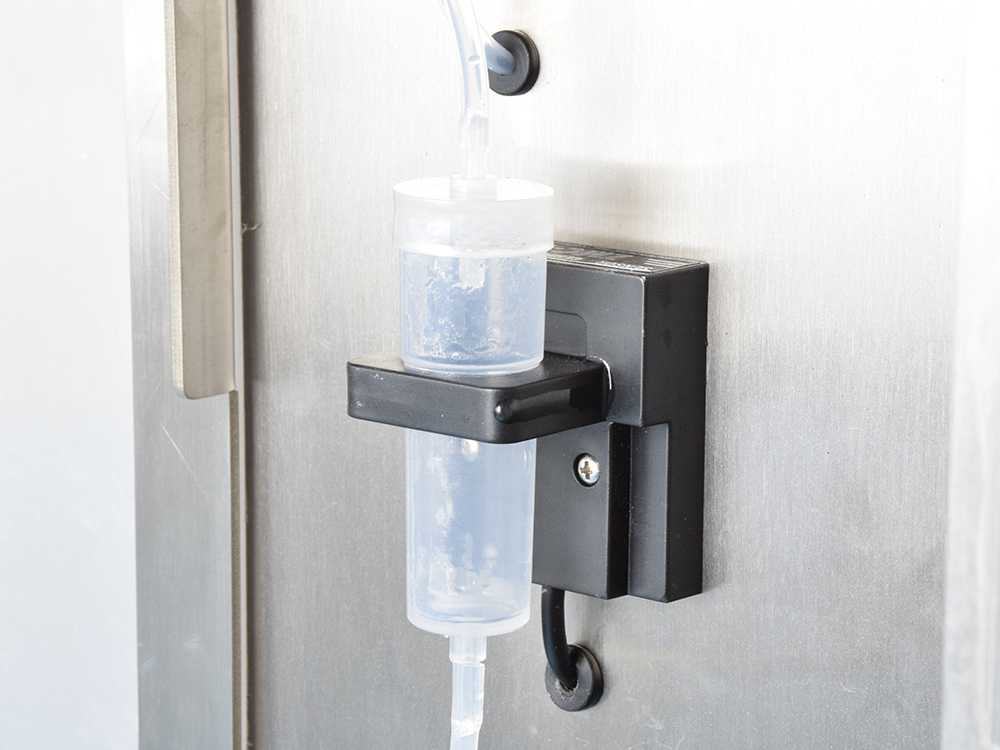

通常采用光电式传感器（部分场景用电容式），由发射端、接收端组成，安装在储液容器出口与油槽之间的导油管路径旁（如图 1 中储液瓶下方的黑色部件，包含红 / 绿指示灯）。传感器会对导油管内的滴液区域形成 “检测光路 / 电场”。

2. 工作原理

当浸润剂正常滴落时，液滴会遮挡光电传感器的光路（或改变电容值），传感器每检测到 1 次遮挡，就记录 1 滴液；

若滴液频率低于预设阈值（如蠕动泵设定 10 滴 / 分钟，但实际＜5 滴 / 分钟），判定为断液；若滴液频率过高或持续遮挡光路，则判定为溢液 / 管路堵塞。

3. 功能特点

高精度检测：可识别直径≥0.5mm 的液滴，响应时间＜100ms，适配玻璃纤维高速拉丝的生产节奏（拉丝速度通常＞1000m/min）；

联动控制：检测到异常后，会触发设备的声光报警（如图 1 的红灯亮起），同时向蠕动泵发送信号（如断液时提高泵速、溢液时降低泵速），实现闭环调节；

适应性强：可兼容不同粘度的浸润剂（粘度范围 50-500mPa・s），通过调整传感器的灵敏度阈值，避免因浸润剂粘稠度变化导致的误判；

非接触式监测：无需接触浸润剂，避免污染助剂或因腐蚀损坏传感器，使用寿命可达 1-2 年。
